1000系(パノラマＳｕｐｅｒ）を作る

ステップ１：材料と道具を用意しよう

はじめに

錦林車庫（岩橋商会）から発売されているパノラマＳｕｐｅｒのキットを組み立てて見ましょう。

１０００系（パノラマSuper）は、昭和６３年にデビューした特急車輌です。
1次車は、１０編成（１００１Ｆ〜１０１０Ｆ）。２次車は翌年の平成元年、6編成デビューし、その後、この2次車は、２両づつに分割し、新造された一般席車４輌と組み、１２編成が名古屋本線用を主として運用されています。
平成５年には、５編成（１０１７Ｆ〜１０２１Ｆ）増備されています。
このほか、増結用に２輌編成の１８００系があり、また、廃車になった７５００系の機器を流用した６輌固定編成の１０３０系，１８００系と同じ増結用の１８５０系も存在します。
このように、パノラマSuperシリーズも他車に負けずバリエーションは豊富です。

ここでは、１次車をモデルにしてみたいと思います。

編成
　　　　　　　　ＴＣ　　　　Ｍ　　　　Ｍ　　　ＴＣ
　豊橋　←　１００５−１０５５−１１５５−１１０５　→岐阜

このキットに挑戦してみようと思われている方へ：
　　このキットは、ブラス（金属)製です。ハンダ付けが必須になります。
　　実際に作成される場合、事前にキットに添付の組み立て説明書をよく読んで、構成を
　　把握してから製作される事をお勧めします。　

　　ここでは、説明書と若干異なる場合がありますのでその点は、ご承知おき下さい。

注意：実際に作られる場合は、説明書もよく読んで慎重に行いましょう。
　　　　ここではあくまでも筆者の作例です。　もしこの記事を見て、実際に製作して失敗しても、
　　　　当方では一切責任を負いかねますのでご了承ください。　

１０００系　広見線　西可児−可児川間

１ これがパノラマＳｕｐｅｒのキットだ！！

キットは、４輌　１編成分です。
なかなか写真がいいですね！
２ 組み立てまでで使用する道具です

あと。床板の加工用にレザーソー，仕上用にキサゲなども必要です。
これ以外の工具は、適時紹介します。

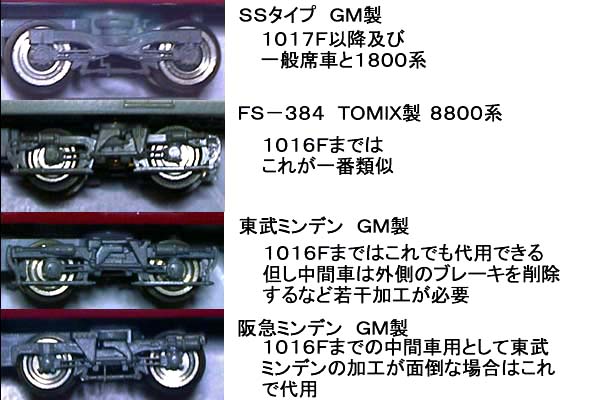

３ 台車は東武ミンデンを代用
入手可能であればTOMIXの８８００系用台車が一番近いのですが、私はＧＭ製の東武ミンデンを使用します。

注：＊説明書は阪急のタイプを使用と記載されています。個人で気に入ったものを選択してください。
　　＊左写真のＳＳタイプは両端をカットして有ります。
　　＊1次車は、Ｔｃ-M-M-Ｔｃ編成のため、先頭車がクラスプ式　中間車がシングル式ブレーキになっています。詳しくは、鉄道ファン１９８８年８月号　参照
４ パンタグラフは？

パンタは、ＧＭ製のＰＴ−４２がよいでしょう
５ 動力ユニットは？

動力ユニットもＧＭ製の東武ミンデン（20m級）を使用します。
注：ここでは動力を中間車に取り付けます。
６ 床板は？
自作でも構わないのですが、床下機器なども必要なので20m級のプラキットのものを使用します。
ここでは、東武８０００系の中間車キットを使用しました。
すでにキットの余剰品をお持ちの方や自作を試みる方は、この限りでありません。

この購入品は古いものかもしれません。（1200円なので）
適当なキットを選んで下さい。
７ その他のパーツ

写真左は1x5mmの真鍮帯板です。床板を固定するために車体に取り付けるものです。
写真右はタミヤから発売されているミニ四駆用のウエイトです。
今回のキットでは、プラキットのウエイトが使えない為、これを使用します。
今回はここまでです。次回から製作にかかります。
